小型シャッターガード

小型シャッターガード(Sタイプ)製品概要

seihin_img4

konnakotoni2



思わぬ強風や台風などによって、農機具倉庫・車庫・店舗などのシャッターだけにとどまらず、庫内の大切な財産も破壊されてしまいます。また、シャッターがこじ開けられて、車庫荒らしにあってしまったという話をよく耳にしませんか?
そこで登場したのがシャッターガード。
グッドデザイン賞を受賞したオシャレなデザインでありながら、庫内の安全をしっかりと守ります。



tokucyou

軽くて、女性でも簡単に設置できる操作性
機能性、効果、強度を配慮した製品設計
シンプルですっきりしたデザイン
国産の軽量シャッター向けに使用
(アルミ製シャッター、電動シャッター・一部防風軽量型シャッターには使用不可)
設置可能寸法はシャッター1枚の横幅1.4〜3.2mまでのもの
特に手動式で複数枚をガイドレール(中柱)でつなげているタイプ
リサイクル性を考慮したアルミ合金素材を使用

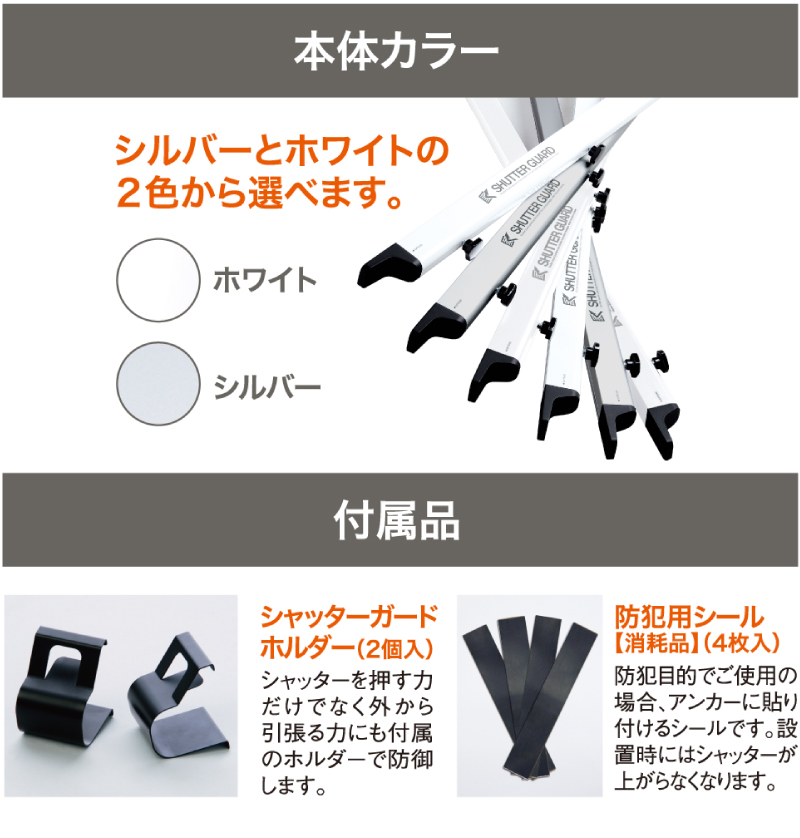

付属の「防犯用シール」で庫内からの盗難を防止
特許第3912794号・特許第4092715号を取得
国際公開番号 WO 2007/138788を取得

correspondence

国産の手動式軽量シャッター

窓用シャッター 電動式シャッター には設置できません。
シャッター1枚の寸法が、
横幅:1.4〜3.2m 高さ:3mまで
※間口1.4〜2mの場合⇒[型番]   SG-140   ¥18.400円(税別)送料地域別
※間口2m〜3mの場合⇒[型番]   SG-200 ¥19.100円(税別)送料地域別
※間口2.5m〜3.2mの場合⇒[型番] SG-250 ¥25.400円(税別)送料地域別
スラットの断面形状が合うもの
※スラットの断面形状は下図でご確認ください。詳しくはお問い合せ下さい。

shutter_illust2

possible4

※注1
この形状のシャッター(トステムシャッター(Suzukiタイプ)等)は「シャッターガード」本体は取り付けできるものの、「ホルダー」が取付けできません。

1〜3に当てはまれば、シャッターメーカーに関係なく設置可能です

【ご注意】シャッターの内側にサッシなどの建具がある場合
※シャッターと建具の間隔が10cm以上あれば設置可能
※一般住宅の窓用シャッターには設置できませんのでご注意ください。

seihin05

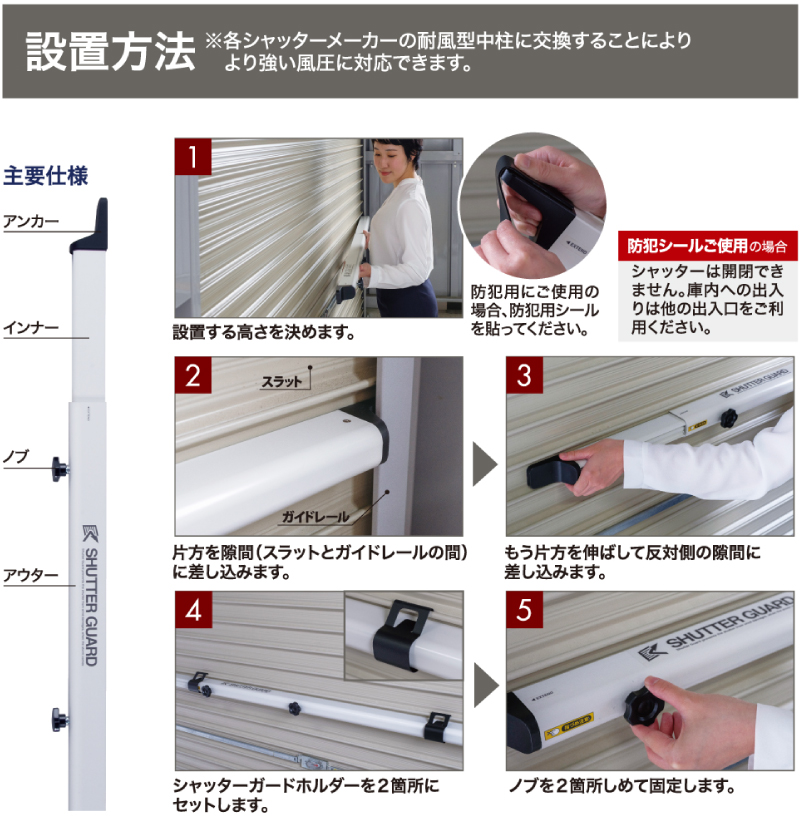

set_up

1、設置する高さ*1を決めます。
2、片方を隙間(スラットとガイドレールの間)に差し込みます。
3、もう片方を伸ばして反対側の隙間に差し込みます。
4、シャッターガードホルダーを2箇所にセット*3します。
5、ストップノブを2箇所しめて固定します。

●設置可能寸法は間口1.4〜3.2mで、高さ2mまでのシャッターの場合、シャッターガードを1本設置(床面より100cm程度・全高の約半分の高さ)してください。●高さ2m以上のシャッターの場合は、シャッターの全高を約3分割する程度にシャッターガードを2本設置してください。●ご使用のシャッターが、複数枚をガイドレールでつなげて設置の場合は、シャッターガードをシャッターの枚数分の本数、同じ高さに設置してください。
●シャッターガードを防犯用にご使用の場合は、アンカーの汚れを十分に拭き取ってから、付属の「防犯用シール」を両端のアンカーに貼り付けてください。●貼り付ける際は、写真のようにアンカーの背面から貼り始めてください。●隙間(スラットとガイドレールの間)にアンカーを差し込んでガタつきがある場合は、そのガタつき具合に応じて、二重に貼り付けてください。●二重に貼り付ける必要がある場合は、1枚づつ調整しながら貼り進めてください。
●全体の設置の長さを3等分する間隔で、アウター側の本体にセットします。●シャッターのスラット部の上下にツメを引っ掛けるようにセットします。
■シャッターガードは軽量シャッターへの使用を目的としています。アルミ製シャッター・電動シャッター・一部防風型軽量シャッターへの使用は不可とします。■シャッターガードを設置する際は、シャッターをしっかり床面まで降ろし、すき間なく閉めてから設置してください。■シャッターガードを設置する際は、必ずシャッターのロックと中柱のロックをかけてご使用ください。■シャッターガードを設置する際は、シャッターのスラット部にアンカー部をきちんと奥まで差し込み、十分に伸ばしてご使用ください。 ■ノブは最後までしめて、本体のアウターとインナーが動かないようにしっかり固定してください。 ■シャッターガードをシャッターの上部に設置する際は、足場をしっかり確保してから作業をしてください。転落や負傷につながります。■各シャッターメーカーの強化中柱に交換することにより、より強い風圧に対応できます。

seihin04

set_up

①1枚のシャッターにSG1本設置/②高さのあるシャッター1枚にSG2本設置(高さを約3分割)/ ③複数枚のシャッターにSG各1本設置(同じ高さ)/④ホルダー設置部
